用于嘈雜的工業現場快速的檢測出可能的帶壓氣體泄漏和真空泄漏
參考標準：GB 50150-2016、DL/T 596-2021
- 頻率范圍擴展到超聲波頻率，通過超聲波精確定位現場問題
- 應用于電力系統中，可以幫您快速排查潛在的局部放電故障點
- 整機采用鋁合金殼體，堅固耐用，能夠適應復雜多變的工作環境
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們

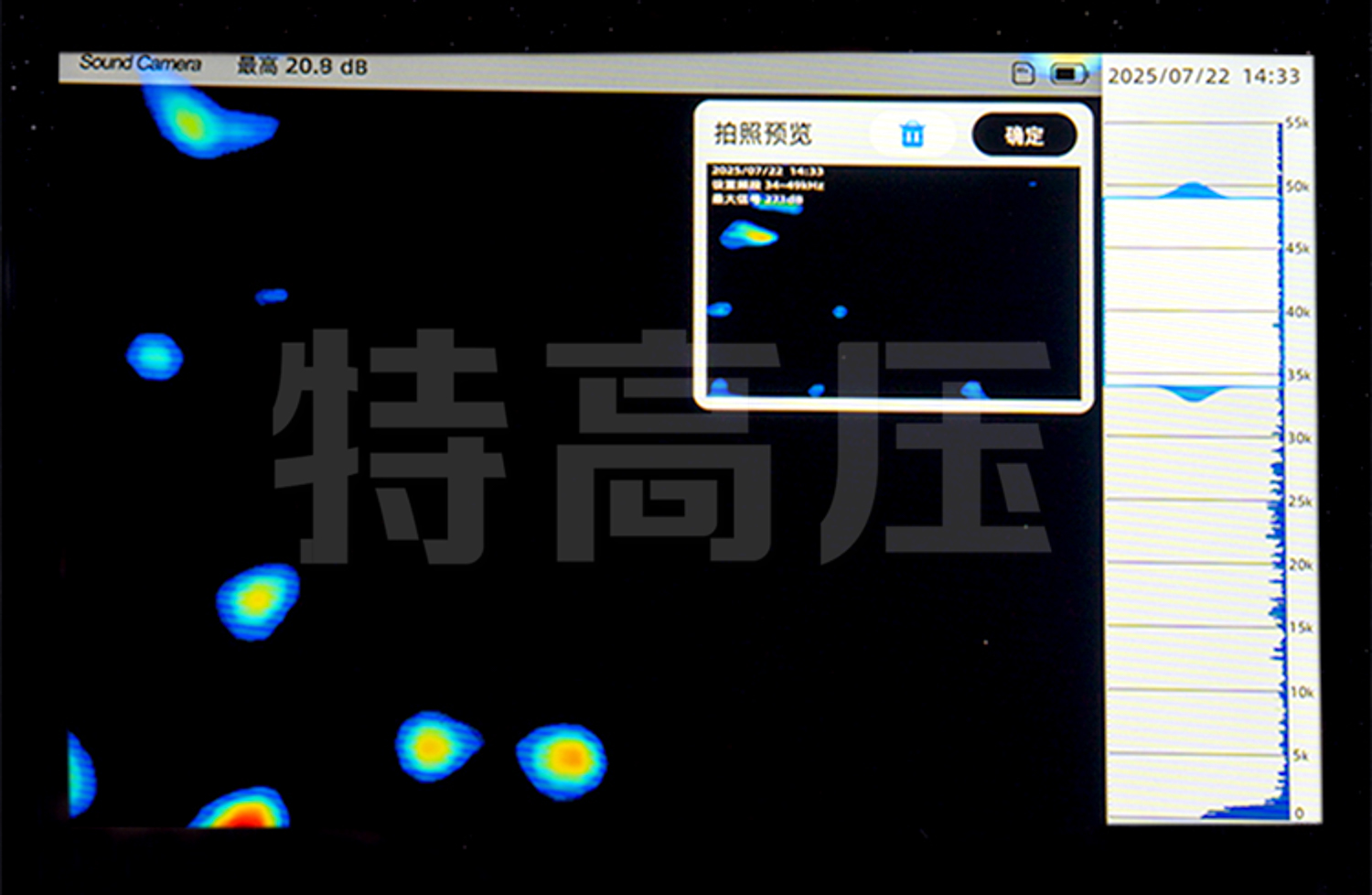

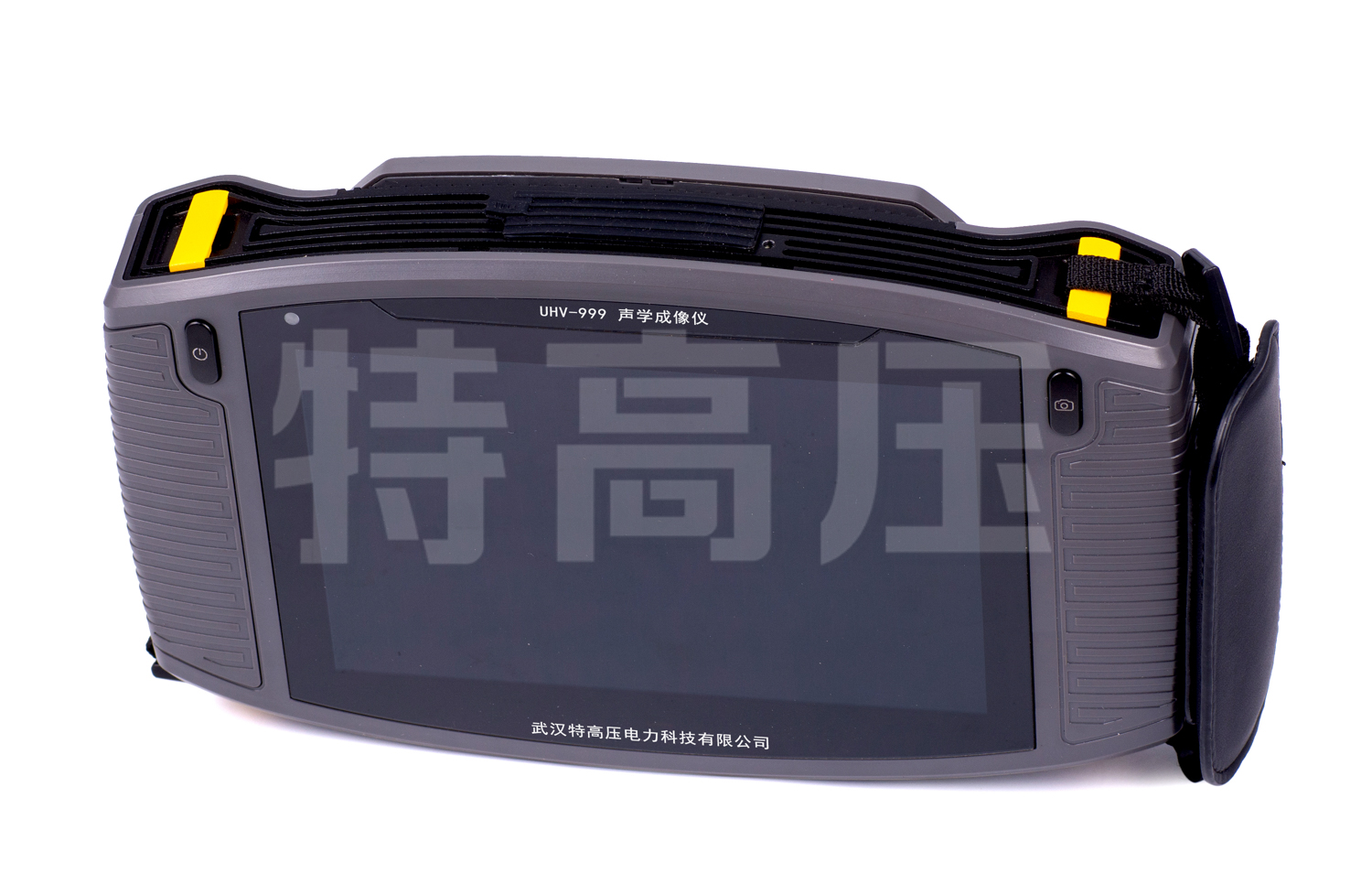

本產品是一款手持式的聲學成像儀，使用128個麥克風陣列，通過波束成形技術形成非常精確的聲學圖像，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據同視頻圖像進行聲像融合，把變化的聲源動態的呈現在顯示屏上。用戶能準確知曉聲音從哪里發出，從背景噪音中分離出需要觀的聲源。
本產品可定位到人耳聽不到的聲源，頻率范圍擴展到超聲波頻率，通過超聲波精確定位現場問題。
本產品能夠幫助您在嘈雜的工業現場快速的檢測出可能的帶壓氣體泄漏和真空泄漏；應用于電力系統中，可以幫您快速排查潛在的局部放電故障點。
整機采用鋁合金殼體，堅固耐用，能夠適應復雜多變的工作環境。設備操作簡單便捷，快速上手，僅需要調節測試頻率范圍、靈敏度動態范圍等參數即可滿足絕大多數測試需求。
當設備開啟時，散熱器（參見下圖）會變熱。觸碰時請小心，長時間觸碰可能導致灼傷。
保護相機鏡頭和麥克風陣列免受任何異物、灰塵或液體的影響。
產品別稱：聲學成像儀
產品參數
技術參數
| 機械與環境 | ||
| 尺寸 | 246×150×46mm | |
| 重量 | 1200g | |
| 防護等級 | IP5X | |
| 操作/存儲溫度 | -20℃~ 50℃ | |
| 操作/存儲濕度 | 10% ~ 95% | |
| 充電溫度 | 0℃~50℃ | |
| 語言 | 中文、英文 | |
| 電源 | ||
| 電池容量 | 3450mAh（可使用4小時，取決于環境條件） | |
| 額定電壓 | 14.4V | |
| 充電功率 | 16W | |
| 電池 | 可換鋰電池，支持PD快充協議 | |
| 紅外模塊*選配 | ||
| 參數 | 分辨率640 × 512 | |
| 紅外波段 |
8~14μm |
|
| 熱靈敏度（NETD） | 25mK@25℃ | |
| 測溫范圍 | -20℃-650℃ | |
| 紅外鏡頭 | 9.1mm手調焦鏡頭，F1.0 | |
| 對焦方式 | 手動調焦 | |
| 測溫距離 | 0.3-15m | |
| 測溫精度 | ±2℃或者±2% | |
| 視頻幀率 | 25fps | |
| 顯示 | ||
| 顯示屏 | 尺寸7″，亮度可調 | |
| 輸入方式 | 電容式觸摸屏 | |
| 開機指示燈 | 綠色LED指示燈 | |
| 圖形分別率 | 1280x800 | |
| 視頻幀率 | 25fps | |
| 光學 | ||
| 攝像頭像素 | 800萬像素 | |
| 攝像頭視角 | 62°*48° | |
| 攝像頭焦距 | 固定焦距3.04mm | |
| 聲學 | ||
| 麥克風陣列 | 128通道MEMS數字麥克風 | |
| 帶寬 | 2kHz ~ 55kHz，可擴展 | |
| 靈敏度 | -25dBFS(94dB,SPL,@1kHz) | |
| 信噪比 | 64.3dB(94dB,SPL,@1kHz) | |
| 聲像圖視角 | 62°*48° | |
| 聲壓級范圍 | 30dB ~ 120dB | |
| 采樣率 | 96kHz | |
| 聲波更新率 | 25fps | |
| 通訊與存儲 | ||
| 內部存儲 | 8G，僅用于應急存儲 | |
| 外部存儲 | 拓展 TF 卡，支持 128G存儲空間 | |
| 音頻輸出 | 3.5mm耳機接口 | |
| 藍牙 | 支持 | |
| WIFI | 支持 | |
| USB端口 | USB 3.0 Type-C | |
| 耳機接口 | 3.5mm | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，講追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、精準聲學成像：采用 128 通道 MEMS 數字麥克風陣列，通過波束成形技術形成精確聲學圖像，配合 800 萬像素高清攝像頭實現聲像融合，動態呈現聲源分布，可從背景噪音中分離目標聲源。
- 2、寬頻檢測能力：帶寬覆蓋 2kHz~55kHz 且可擴展，能定位到人耳聽不到的超聲波頻率范圍，精準檢測帶壓氣體泄漏、真空泄漏及電力系統局部放電故障點。
- 3、多模式記錄：支持拍照、視頻模式，配備大容量 TF 卡（最高支持 128G），方便現場數據靈活記錄與快速導出上報。
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
